Fornecimento de pequena plataforma de perfuração rotativa

Aplicação

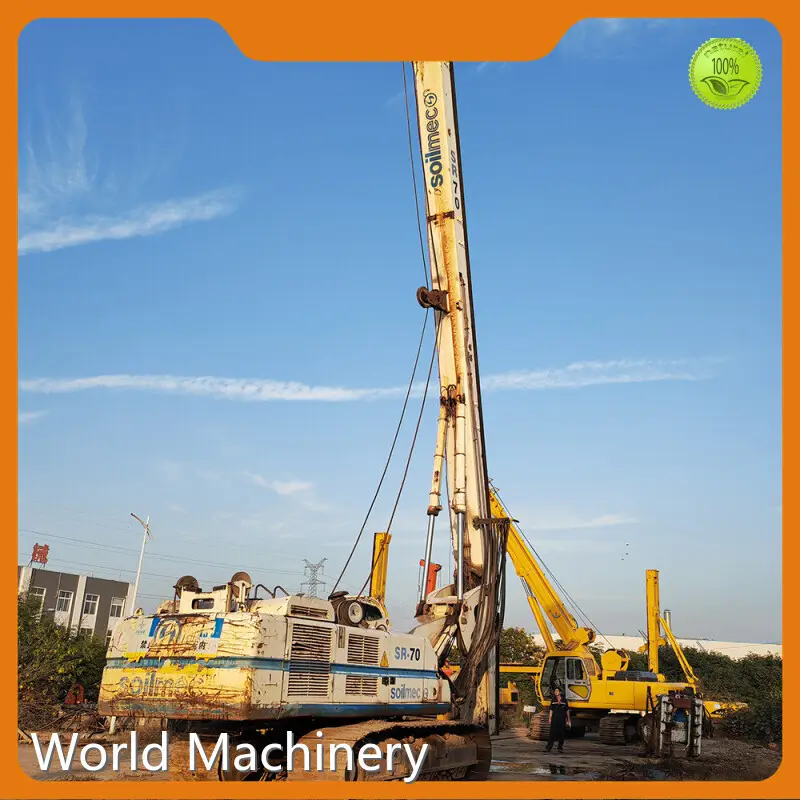

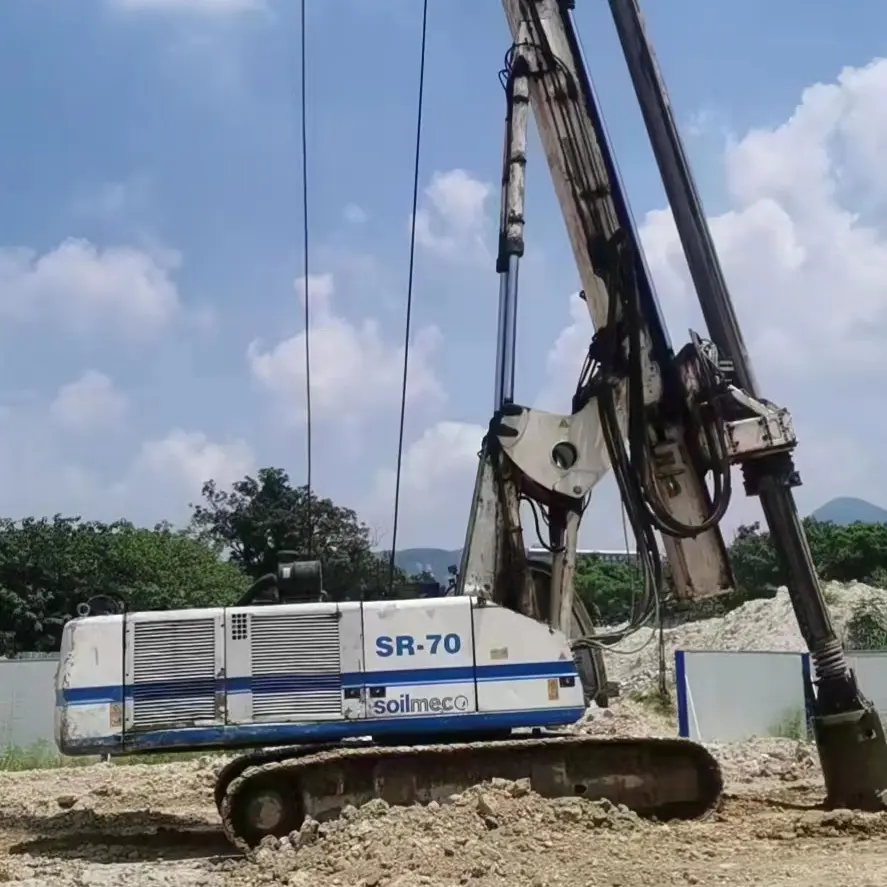

A perfuratriz hidráulica SR-70 é montada no suporte base SOILMEC e foi especialmente projetada para atender às seguintes aplicações:

● Estacas revestidas com revestimento cravado diretamente através de cabeçote rotativo ou opcionalmente por oscilador de revestimento acionado pelo próprio porta-base;

● Estacas perfuradas muito profundas estabilizadas por fluido de perfuração ou furo seco;

● Estacas CFA por meio de coluna helicoidal muito longa;

● Estacas CSP/CAP com duplo giro;

● Estacas de deslocamento;

● Mistura de solo;

● Circulação reversa;

● Pode ser convertido para funcionar com garra hidráulica para paredes diafragma

O SR-70 é equipado com DRILLING MATE SYSTEM (DMS) em tela touch screen de 12” para monitoramento e controle dos parâmetros operacionais

Características

1 - Material rodante com esteiras expansíveis de 2.980 a 4.480 mm por meio de cilindros hidráulicos

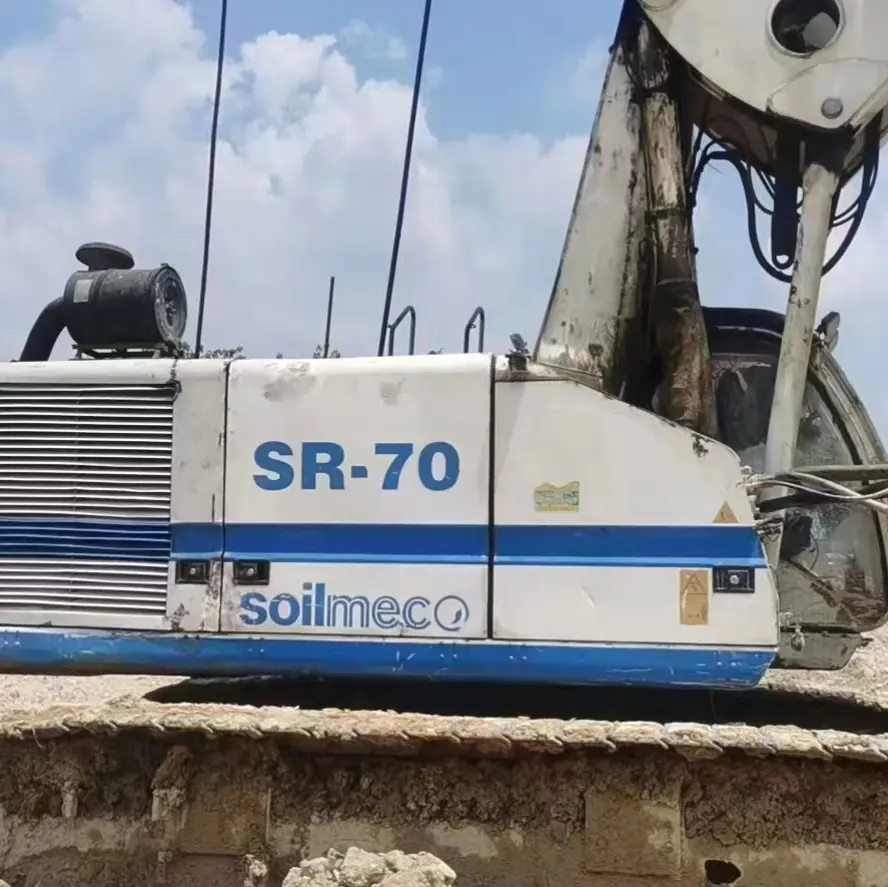

2 - Torre c/c motor diesel DEUTZ TCD 2015 V06 e capota à prova de som, montada em anel giratório de 360°

3 - Conjunto do guincho fixado por 2 pinos em cada guincho, para fácil remoção

4 - Novo sistema de paralelogramo de design, especialmente moldado para caber no guincho de multidão em condições de transporte. Permite ajuste do raio de trabalho mantendo sempre o mastro na posição vertical. Dispositivo eletrônico C/w para parada automática

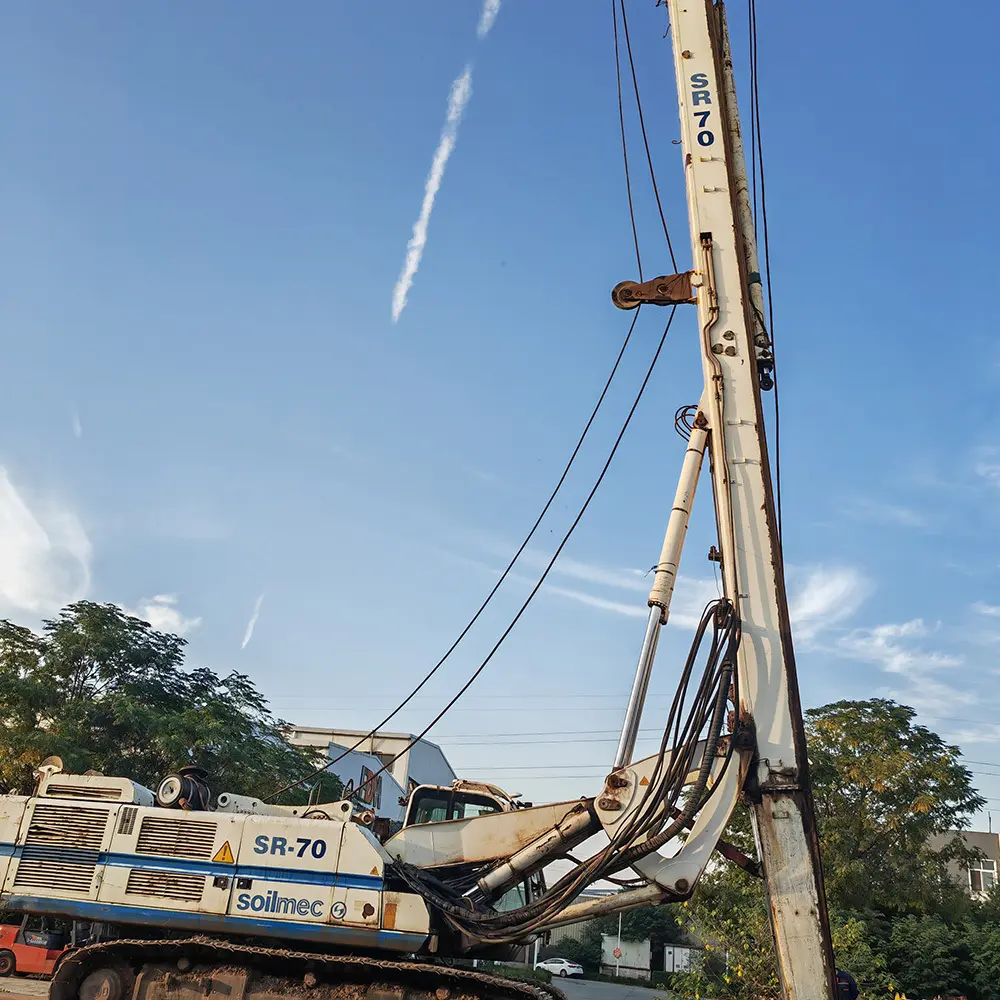

5 - Mastro automontante composto por um elemento intermediário com 13,5 m de comprimento e um elemento superior com 1,5 m de extensão. O torque máximo pode ser aplicado em todo o comprimento do mastro. Design multifuncional para sistema de movimentação de cilindros e guinchos

6 - Cabeçote da roldana com polia do cabo de serviço montada lateralmente

7 - Sistema de acionamento por meio de cilindro hidráulico com curso de 6,5 m ou guincho com curso de 16,5 m (tração de 2ª linha)

8 - Cabeça rotativa com motores de deslocamento variável e alta velocidade de rotação. Engrenagem de duas velocidades disponível (opcional)

9 - Barra kelly telescópica com guia para mastro, disponível com tipo de fricção ou travamento mecânico

10 - Contrapeso tipo automontagem por meio de cilindros hidráulicos. Pode ser removido fácil e rapidamente para fins de transporte

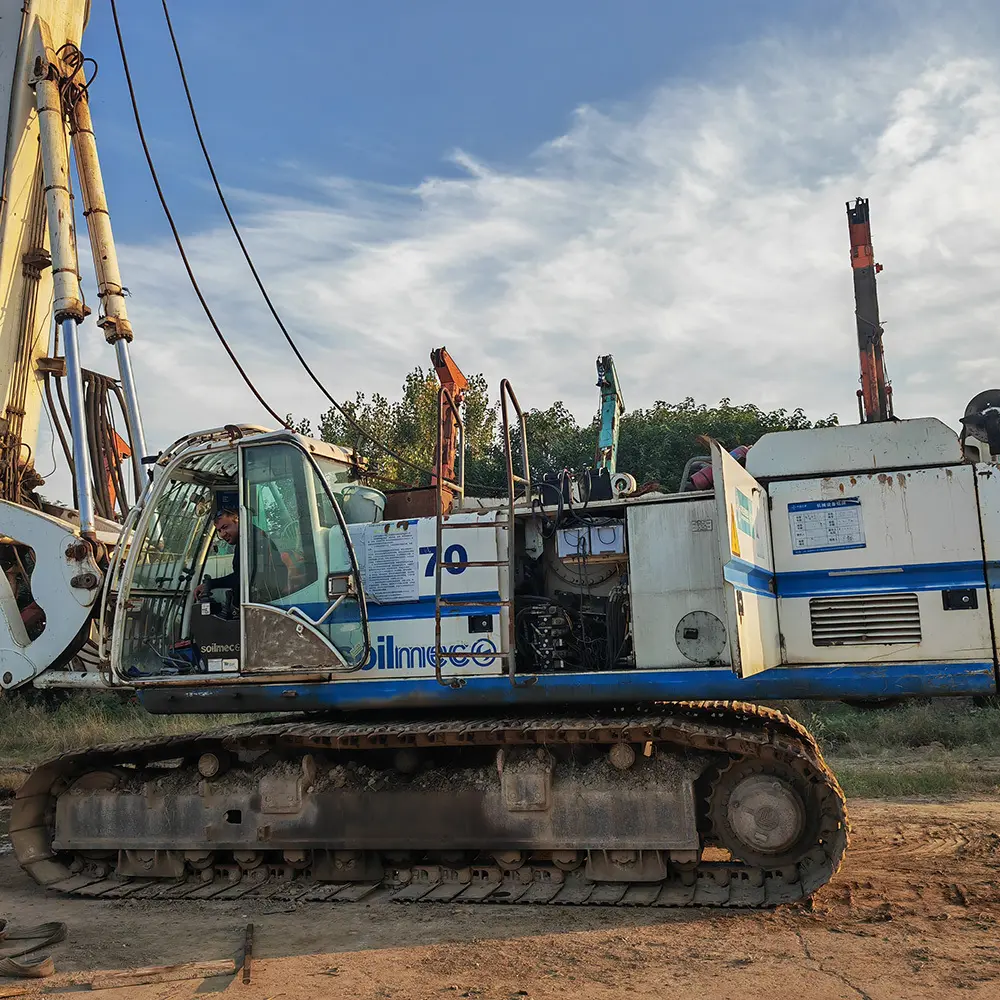

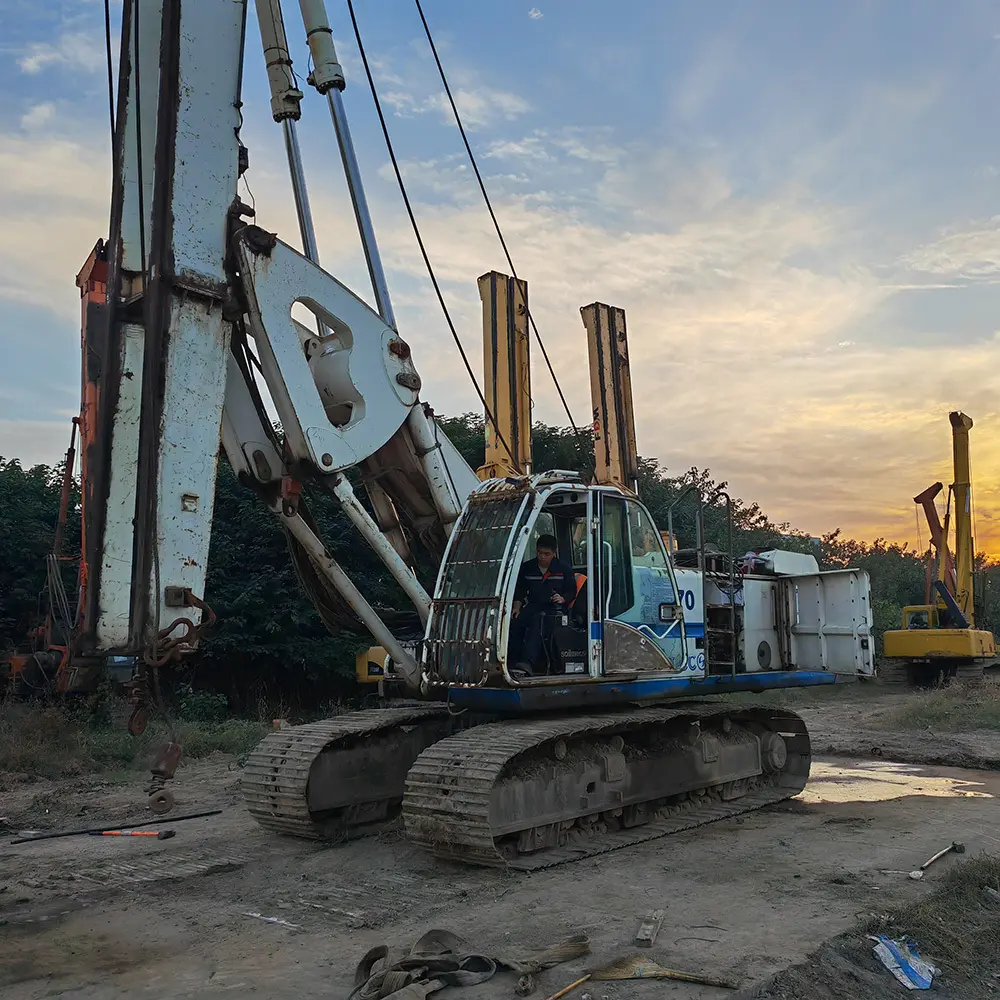

11 -Novo design da cabine com local de operação mais ergonômico
